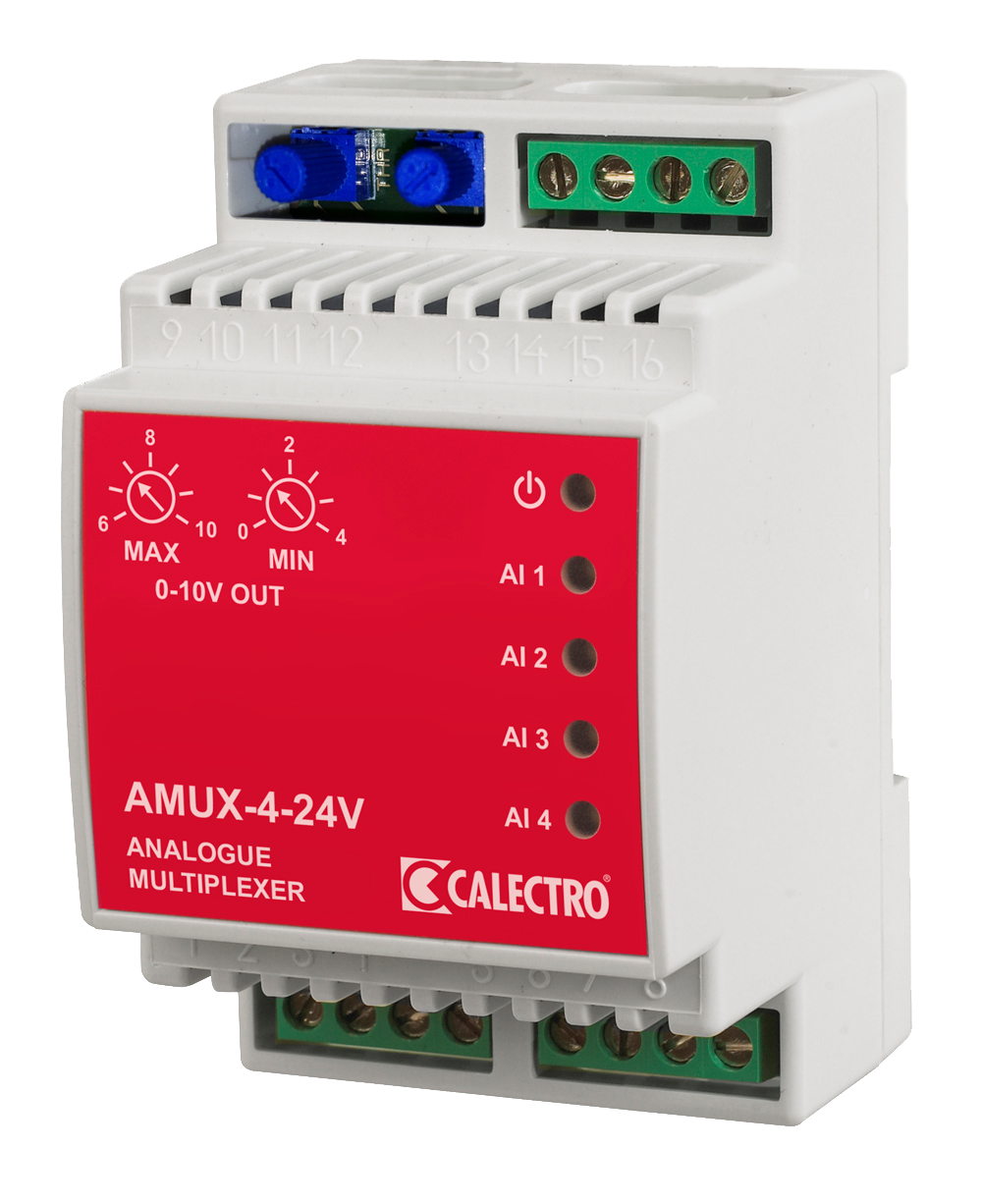

AMUX-4-24V

Beskrivning AMUX-4-24V

AMUX används då flera 0-10V signaler ska styra en funktion. T.ex. vid garageventilation då flera CO/CO2-givare ska kopplas mot en fläktstyrning.

AMUX är en signalväljare för upp till fyra 0-10V signaler. Den har fyra 0-10V ingångar och en 0-10V utgång. Utgångssignalen blir samma som den högsta ingångssignalen. Det finns även en MIN- och MAX-inställning för utgångssignalen. MIN är ställbar mellan 0-4V och MAX är ställbar mellan 6-10V.

AMUX har fem lysdiodsindikeringar. En grön för driftindikering och fyra flerfärgsdioder för ingångarna. Endast lysdioden för den insignal som är högst är tänd. Om högsta insignalen ligger mellan MIN- och MAX-inställningarna är lysdioden grön. Är högsta insignalen över MAX-inställningen är lysdioden röd och om den högsta insignalen är under MIN-inställningen är lysdioden blå.

Montering

AMUX monteras på DIN-skena och är anpassad för Norm-kapslingar.
