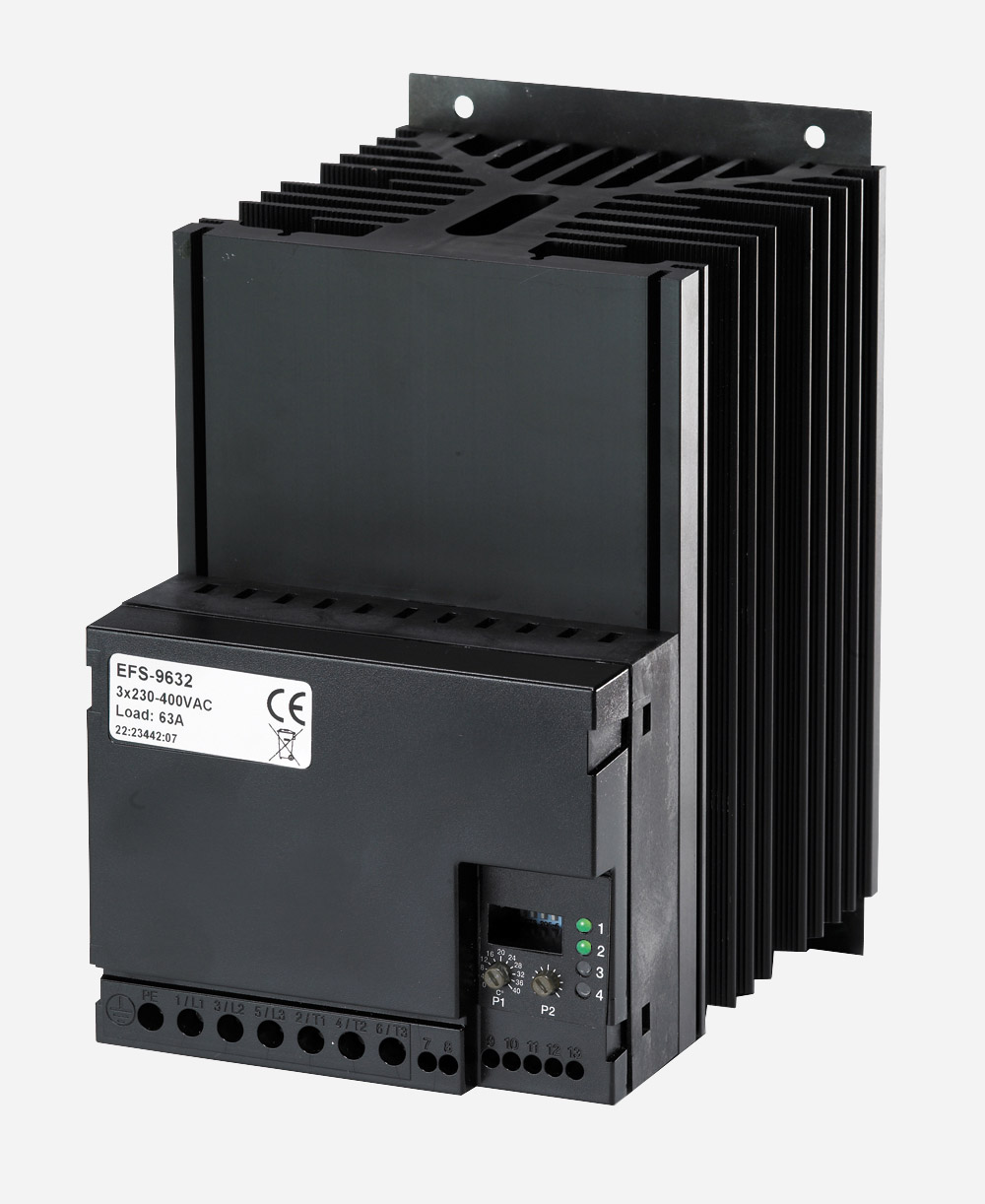

EFS-9632

Beskrivning EFS-9632

EFS-9632 används där en noggrann och elektriskt störningsfri reglering av elvärme önskas, t.ex. värmebatterier i ventilations- och industrianläggningar, golvvärme och radiatorer.

EFS-9632 är en tidsproportionell effektregulator med 2 kraftiga tyristorutgångar med nollgenomgångsutgång för 3-fas spänning.

EFS-9632 omsätter en signal till ett paus / pulsförhållande mellan in- och urkopplad effekt. När styrsignalen t.ex. är 5V kommer effekten att vara inkopplad i 50% av den inställbara periodtiden. Även andra typer av signaler kan användas.

Effekten kopplas endast in och ur i sinuskurvans nollpunkt för att undvika elektriska störningar på t.ex. radio och TV. I EFS-9632 används ny teknologi som säkrar en låg termisk belastning vilket ger en lång livstid (5 x livstiden för ett traditionellt solid state relä).

Säkerhet: EFS-9632 är galvaniskt avskiljd mellan effektdel och styrsignal.
Begränsningstermostat: EFS-9632 har en inbyggd begränsningstermostat som glidande reducerar utgångseffekten vid övertemperatur i effektregulatorn, d.v.s. att vid mindre övertemperatur fungerar regulatorn om än med nedsatt effekt. Aktivt temperaturområde är 80-85°C. Temperaturvakt: Vid 90°C bryts utgångseffekten för att automatiskt återinkopplas vid normal temperatur i effektregulatorn.

Reglering: Puls- pausperioden är ställbar mellan 1-40 sekunder vilket även gör EFS lämplig för styrningar av t.ex. infravärmare. EFS-9632 har en inbyggd P- och PI-regulator med ställbart P-band, 1-6°C, I-tid fast 8 minuter.

EFS-9632 har även inbyggd signalomvandlare och kan styras av extern regulator med spännings- eller strömutgång. EFS-9632 har ett inbyggt relä som möjliggör effektfördubbling vid användning av 2 lika stora värmeelement.

Önskad temperatur kan ställas in på fronten på EFS-9632 eller på extern regulator. Värmeregulator EFRP-31 för DIN-skena och EFRP-91 för väggmontage reglerar den önskade temperaturen via proportionell reglering. Klimatregulator ERZ används då högre krav ställs på regleringen. ERZ reglerar via proportionell reglering med adaptiv funktion.

Montering

EFS kan monteras på vägg i skåp eller med kylflänsarna inne i en ventilationskanal.
